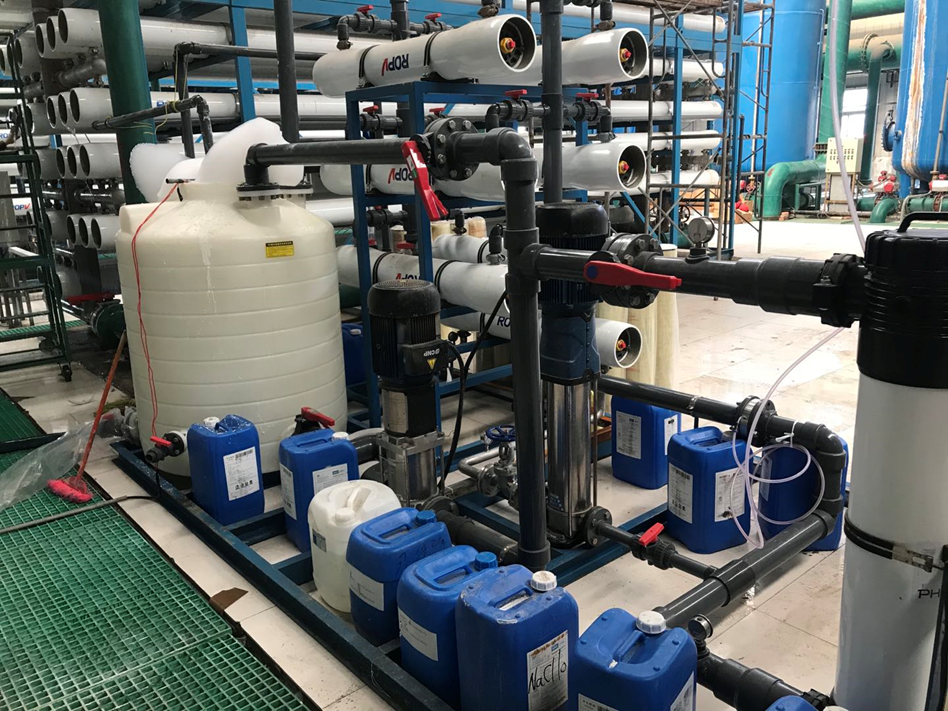

利用微气泡臭氧系统对纯水生产管线进行有效的消毒，同利用在ORP等准确控制臭氧微气泡的投加量，在确保消毒效果的同时，避免臭氧对RO膜组件等敏感元器件的损伤。根据实际水处理工艺流程、包括中间储罐容积等参数，选择采用臭氧微米气泡管线消毒系统，型号NANO-O3-X05T。

设计主要包括管线臭氧精准投加、臭氧尾气处理、RO膜保护等三个方面。

管线臭氧精准投加

根据当前工艺的实际情况，利用中间水箱和浓水箱作为NANO-O3-X05T系统臭氧循环投加容器，形成两个独立的臭氧投加管路，具体见图2：第一臭氧投加循环管路包括中间水箱A,B以及RO2段出水管路，其中中间水箱A和B直接通过管道连通，连通管道上设有循环泵，以实现AB两水箱的充分混合，中间水箱A底部通过管道连接至NANO-O3-X05T进水端，通过内置水泵升压，并利用内置的管道式纳米气泡发生装置向水中投加通过PSA制氧机和板式臭氧发生器产生的臭氧气体，含有一定浓度臭氧的纯水通过与NANO-O3-X05T出口相连接的管路进水RO2段出水管路内，与RO2段出水混合后，通过原有管道进入中间水箱B，实现一个完整的臭氧投加循环管路，中间水箱A和B以及管道可以保证一定的停留时间（>5mins），以实现消毒效果。进一步地，中间水箱A,B中含有一定臭氧浓度的水流经增压泵和精滤器，实现对其内部的消毒；第二臭氧投加循环管路包括两个浓水箱以及RO1段浓水管路，其原理与第一个臭氧投加循环管路相同；系统通过实时监控液相臭氧浓度传感器、ORP传感器和流量传感器数据，控制板式臭氧发生器放电电压进而控

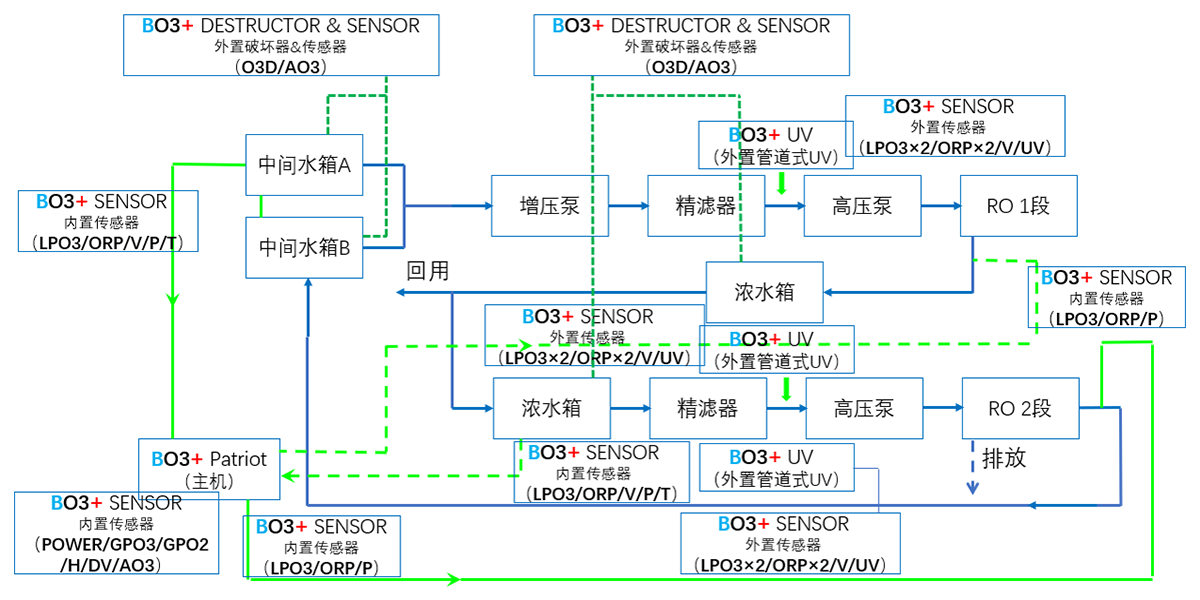

图示：臭氧投加循环管路示意图

制臭氧投加量，精准控制主管路纯水系统液相臭氧浓度和CT值。
